ISEN压力和温度传感器

ISEN JCBP 系列压力变送器在设计时充分考虑了最终用户的需求，集性能、可靠性和易用性于一体：

• 高质量核心组件： 选用优质传感器和独有的 V/I 集成电路，最大限度地减少了外围设备，提高了可靠性，并简化了维护。
• 紧凑且用户友好： 体积小、重量轻，便于安装和调试。
• 坚固耐用的多功能设计： 提供整体完善的设计，并分别提供普通型、防腐型、本安型防爆和隔爆型等多种选择，以适应各种操作环境。
• 耐用结构： 外壳采用铝压铸材料，三端子隔离设计，并配有耐高温烤漆保护罩，坚固耐用。
• 可靠的信号传输： 采用 4~20mA DC 两线制系统，抗干扰能力强，传输距离远。
• 清晰的本地读数： 提供 LED、LCD 或指针式三种指示表头选项，方便本地读取压力值。
• 广泛的介质兼容性： 能够精确测量粘性、结晶和腐蚀性介质。

• 精度： 提供多种精度等级，包括 0.075% F·S、0.1% F·S、0.25% F·S 和 0.5% F·S。
• 测量范围： 宽广的测量范围，从 -95kPa 到高达 60MPa。
• 工作条件： 适用于 -40°C 至 125°C 的存储温度，以及 -10°C 至 80°C（可选 -40°C 至 80°C）的工作温度。
• 材料耐久性： 防腐材料选项包括 316 不锈钢和陶瓷。
• 温度稳定性： 出色的温度影响特性，通常小于 0.02%/°C 或小于 0.015%/°C。
• 过载能力： 设计可承受过载，具有两倍或三倍量程的过载能力。
• 防护与输出： 具有 IP65 机械防护等级，并提供两线制 4~20mADC 或四线制 0~10mADC 的输出信号。
• 重量： 约 2.5 公斤。

• 传感器类型： 选项包括扩散硅、陶瓷或电容传感器。
• 压力类型： 绝对压力、表压力、密封表压力或差压。
• 本地指示： 可选择无本地指示、0-100% 均匀刻度、3 1/2 位 LCD 或 3 1/2 位 LED 显示。
• 测量范围： 提供多种范围，从 0~35kPa（代码 1）到 0~60MPa（代码 0）。
• 精度等级： 选择所需的精度等级（A：0.1%F·S，B：0.25%F·S，C：0.5%F·S，D：0.075%）。
• 电缆入口： 选项包括 M20×1.5、1/2 NPT 或客户指定入口。
• 防爆等级： 可提供通用型（非防爆）、本质安全型（I）或隔爆型（E）。

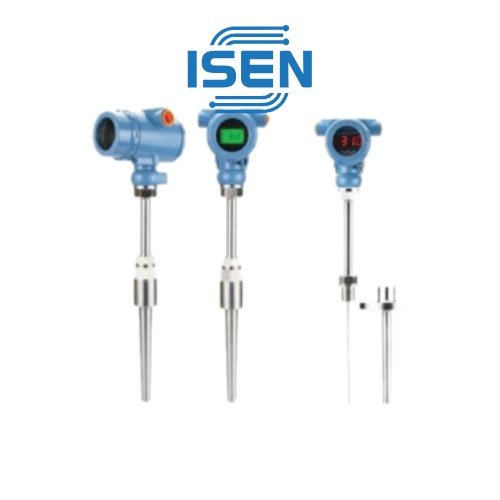

• 支持的传感器类型： RTD (Pt100, Cu50), 热电偶 (J, K, E, T, B, S)
• 测量范围： −200°C 至 +600°C
• 输出信号： 4−20mA（2 线制），可选 HART 集成
• 电源： 24VDC（接受 12−36VDC 范围）
• 精度： ±0.5% 或 ±1.0%
• 标准探头材质： SS304, SS316, SS316L
• 标准探头直径： ∅16mm,∅20mm
• 探头长度 (L)： 30mm<L<500mm
• 电气连接： 接线端子排，DIN IP65 接线盒（标准）
• 可选防爆标准： Ex iaIICT6, Ex dIIBT4

ISEN 系列以其卓越的性能規格脫穎而出。該變送器提供卓越的精度，確保您的過程受到最高精度的監控和控制。

• 參考精度：ISEN-EJCDP-B 型號的參考精度為 ±0.075%，而 EJCDP-C 型號則提供 ±0.1% 的精度 。
• 長期穩定性：該變送器專為耐用性和一致性而設計，在三年內的穩定性為量程的 ±0.1% 。
• 智能通信：該設備採用疊加在 4-20mA 信號上的 HART FSK 協議 ，可實現遠程設置、自我診斷和配置 ，從而最大限度地減少停機時間和維護需求。
• 快速響應：放大器阻尼常數為迅捷的 0.1 秒，並可在 0.1 至 60 秒內進行調整 ，可根據特定的過程動態定制響應時間。

• 接液部件材質：標準傳感器本體由 316L 不銹鋼製成，並提供哈氏合金 C、鉭等多種選擇 ，確保與各種過程流體的兼容性。填充液可指定為矽油或氟化油 。
• 耐用外殼：放大器外殼由帶環氧樹脂塗層的鋁製成 ，並具有 IP67 防護等級，可防止灰塵和水的侵入 。
• 工作條件：該變送器可在 -40 至 85°C 的環境溫度下工作（帶 LCD 顯示屏時為 -20 至 65°C） ，並能處理高達 40MPa 的工作壓力
• 安全特性：對於危險環境，該變送器提供 NEPSI/ATEX 防爆認證（Ex d IIC T6 和 Ex ia IIC T4） 。它還包括一個可配置的故障報警系統（高、低或保持模式） ，以增強工廠安全性。

• ±0.075% 的參考精度 。
• 0-40kPa 的量程 。
• 10MPa 靜壓傳感器 。
• 316L 不銹鋼膜片，填充矽油 。
• 16MPa 的工作壓力 。
• LCD 顯示屏和 304 不銹鋼安裝支架 。

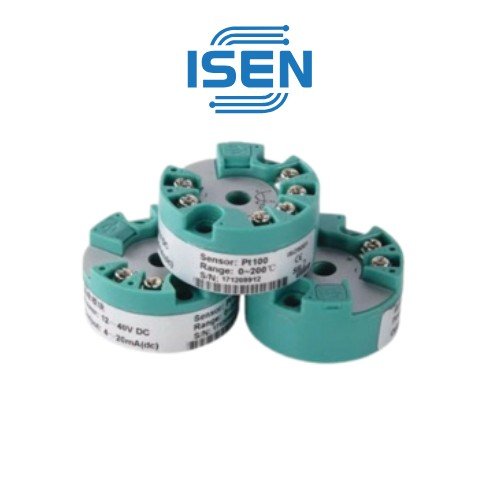

输入： T/C (K, S, B, E, J, T, R, N)，RTD (CU50/PT100，2/3/4 线制)，mV (-128 至 +128mV / -1000 至 +1000mV)，电阻 (0-600 Ω / 0-5000 Ω)。 输出： 4-20 mA (二线制)，带 HART 信号。（可考虑选配四线制 0-10mADC 输出，基于可能适用于 ISEN 的 JCBP 型号信息）。 电源： 9-36 VDC。 精度： ±0.1% 满量程。 稳定性： 两年内 ±0.1% 满量程。 温度影响： 每 10°C 变化 ±0.1% 满量程。 过程连接： 螺纹或法兰。 安装： 直接安装或 2″ 管道安装。 环境工作温度： -25 至 +85°C。 环境湿度： 0 至 100% RH。 防护等级： IP67 (标准)，可选 EEx ia IIC T5, Ex D IIB T5。 重量： 60g (仅转换器，带显示屏)，30g (仅转换器，不带显示屏)。 测量范围： 取决于所连接的传感器类型，支持 -200°C 至 +1800°C 的宽范围。

ISEN-JCTT 系列温度变送器的主要特点：

• 快速响应： 输出电流更新时间为 90 毫秒 ，确保关键过程的及时数据。
• 用户友好界面： 配备可任意角度旋转的背光 LCD 显示屏，方便查看 。显示屏提供 5 位数字，可编程显示多种单位（°C/°F/°R/°K），并带有 0-100% 的条形图 。
• 直接参数设置： 配备三个内部按键，可直接通过键盘设置参数 。
• HART 通信： 提供 4-20 mA 输出以及直接数字 HART 通信 ，用于高级配置和诊断。
• 自动校准： 通过按钮实现自动零点校准 ，简化维护。
• 坚固结构： 采用防爆和防风雨外壳 ，确保在恶劣环境下的可靠性。标准外壳材料为低铜铸铝合金，表面涂有聚氨酯浅蓝色油漆 。铭牌和标签牌可选不锈钢 304 或不锈钢 316 。
• 高稳定性和准确性： 提供卓越的两年 0.1% 的稳定性 和 +/-0.1% 量程的精度 。

• 热电偶 (T/C)： K、S、B、E、J、T、R、N 型 。
• 热电阻 (RTD)： CU50/PT100，兼容 2/3/4 线配置 。PT100 的测量范围为 -200.0°C 至 850.0°C（-328.0°F 至 1562.0°F）。
• 毫伏 (mV)： -128 至 +128mV / -1000 至 +1000mV 。
• 电阻： 0-600 欧姆 / 0-5000 欧姆 。
• ISEN-JCTT 温度变送器的工作电源为 9-36 VDC 。它具有输入/输出/接地隔离至 480VDC 和 +/-0.005% 量程/V 的电源影响 。响应时间为 90 毫秒 ，启动时间为 2 秒（最小阻尼情况下），确保读数及时准确。阻尼可在 0-32 秒内调节 。

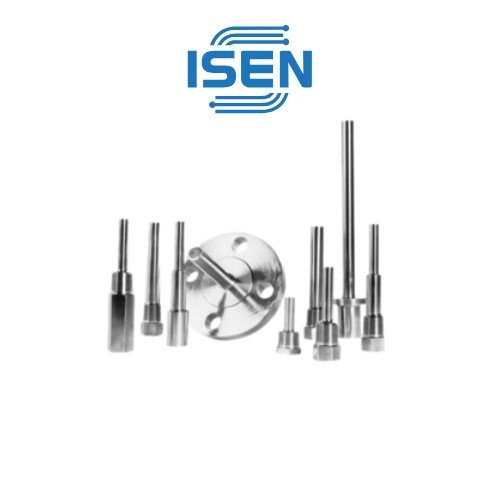

設計目的與應用效益

• 隔離探頭與腐蝕性 / 高壓 / 高速流體，延長溫度感測器壽命
• 採用整根合金實心棒料精密加工，提供絕佳抗壓強度與抗振耐用性
• 適用於極端工況：熱油、氣化介質、高黏流體、反應器等

• 坡口焊接型：適合中低壓法蘭，操作簡便
• 全滲透焊接型：中高壓專用，強度與密封性佳
• 擴頸結構設計：將焊區遠離管徑應力點，抑制疲勞開裂風險

品質控管與驗證項目（可選）

• 氮氣壓測（高達 10 MPa）
• 靜水壓力測試（高達 40 MPa）
• X光檢查（焊縫、壁厚、偏心檢測）
• 氦氣洩漏測試 / 染料滲透測試（需指定）
• 可提供材質證書與品質報告
